Brandschutzbarriere für ECClos®-Q Förderbänder
Robustes, motorisiertes Schwenktor mit minimalem Platzbedarf und Blechpaneel-Konstruktion in Bürstenausführung von Intertor (ehemals Bausystem Fire).
| Konstruktionsart | Brandschutzbarriere für Förderbänder |
|---|---|
| Feuerwiderstandsklasse | E 240 • EI1 30 • EI1 60 • EI1 90 • EI1 120 • geprüft nach DIN EN 1366-7 • klassifiziert nach DIN EN 13501-2 |
| Nutzungszulassung | European Technical Assessment - ETA |
| Schließrichtung | Vertikale Oszillation |
| Schließzyklen | C5 mit bis zu 200.000 Schließzyklen |
| Wiederöffnung | Elektrischer Motor (Standard) |
| Fördersystem | Fördertechnik mit kontinuierlichem Band • Kettenfördertechnik mit durchgehendem Träger • Rollenfördertechnik mit kontinuierlichem Rollenlauf • Kontinuierliche Fördertechnik |
Vorteile und Konstruktion
- Robuste Ventiloberfläche durch Blechkonstruktion
- Geprüft nach der strengsten europäischen Prüfnorm DIN EN 1366-7
- Brandschutzklassifizierung EI 30 - EI 120 sowie EW 240 (poröser Beton)
- Sehr geringer Platzbedarf im Schwenkbereich
- Konstruktion des Drehventils um die horizontale Achse
- Ventilblatt in Sandwich-Bauweise mit bestehender Blechverkleidung
- Variable Komponenten für feste Bereiche bei kontinuierlichen Fördersystemen
Downloads
Alle relevanten Produktdetails auf einen Blick

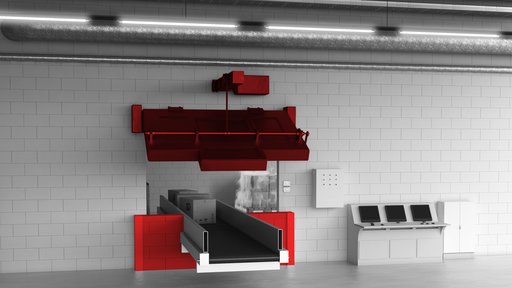

Abbildung des Systems
a = 160
c = 257
d = 600
e = 180
g = 150
s = 122
| Anforderungen an die Wandqualität | |
|---|---|
| Zement | d ≥ 200 mm |
| Mauerwerk | gemäß DIN 1053-1 |
| Zellbeton | gemäß DIN 1045 |
| Montagewand | gemäß DIN 4165 |
| Leichtbauweise mit "Doppelständer" Konstruktion | gemäß DIN 4102 |
| Zulässiger Bereich | |
|---|---|
| LB | 850 mm - 1955 mm |
| LH | 900 mm - 1380 mm |
| Technische Realisierbarkeit | |
|---|---|
| LB | bis zu 4500 mm |
| LH | bis zu 2500 mm |
