Smokeshield-S Rauchschürze mit CE-Kennzeichnung
Die raumbildende Rauchschürze für hohe Ansprüche von Intertor - früher unter der Marke Bausystem Fire geführt.
| Konstruktionsart | Textile Rauchschutzbarriere |
|---|---|
| Nutzungszulassung | CE gemäß DIN EN 12101-1 |
| Gewebe | Ecotex 1100-B1 |
| Schließrichtung | Von oben nach unten |
| Zertifizierung | Z - 56.429 - 916 (Gewebe) • IBS 08062415 • UB 3.3/ 10-018-1 • 0761-CPD-0060 |
| Schließzyklen | C Selbstschließung |
| Führungstyp | Mit und ohne Führungsschiene |
| Klassifikation | DH 120 • D 120 • Klassifiziert gemäß DIN EN 12101-1 |
| Aktivierung | Feste Installation vor Ort |

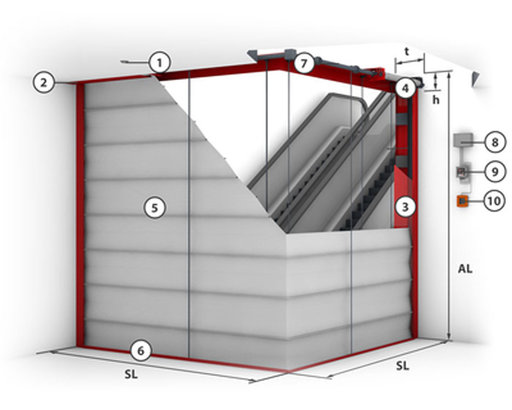

Abbildung des Systems „Smokeshield-S“ Rauchschutzvorhang
- Rauchmelder
- Gehäuse
- Führung
- Rohrmotor
- Gewebe
- Abschlussleiste
- Wickelwelle
- Steuerungsmodul
- Bedienmodul
- Manuelle Entriegelung
SL = Systemlänge
| Gewebe | Systembreite (SB) | Öffnungslänge (AL) | t (mm) | h (mm) |
|---|---|---|---|---|
| Ecotex 1100 A2 | < 50 m | < 3 m | 490 mm | 125 mm |
| Ecotex 1100 A2 | < 50 m | > 3 m - < 6 | 490 mm | 225 mm |
| Heliotex EW 90 | < 50 m | < 3 m | 490 mm | 225 mm |
| Heliotex EW 90 | < 50 m | > 3 m - < 6 | 490 mm | 450 mm |
Downloads
Alle relevanten Produktdetails auf einen Blick
Montageoptionen und Sicherheitseinrichtungen

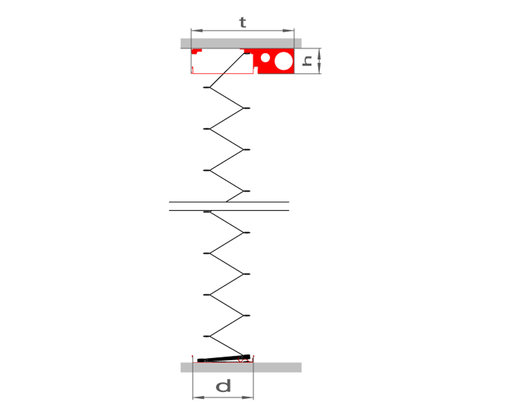

Offenes Gehäuse
h = 125 mm
d = 290 mm
t = 490 mm

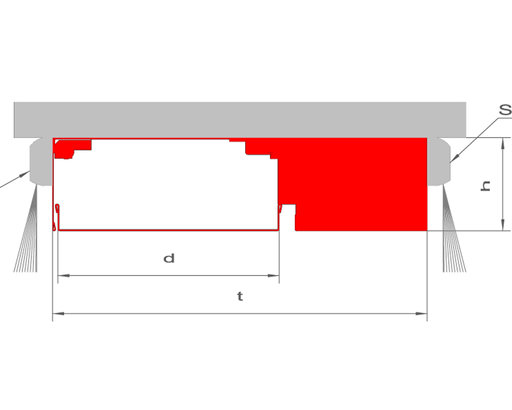

Sicherheitseinrichtung (optional)
h = 125 mm
d = 290 mm
t = 490 mm
S = Infrarotsicherheit
Abschlussleisten

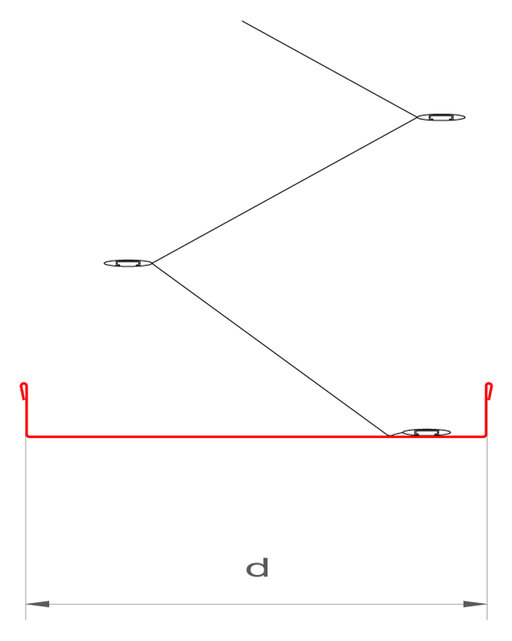

Standard-Abschlussleiste

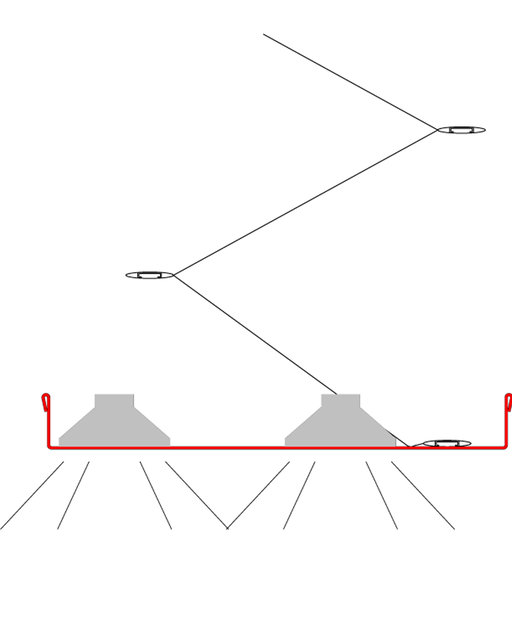

Abschlussleiste mit integrierten Spots oder Beleuchtung
