Supercoil Rauchschürze mit CE-Kennzeichnung
Die klassische Rauchschürze für hohe Ansprüche und große Abmessungen von Intertor ehemals Bausystem Fire.
| Konstruktionsart | Textile Rauchschutzbarriere |
|---|---|
| Nutzungszulassung | CE gemäß DIN EN 12101-1 |
| Gewebe | Protex 1100-B1 • Protex 600 A2 |
| Schließrichtung | Von oben nach unten |
| Zertifizierung | Z - 56. 429 - 916 • 0761-CPD-0060 |
| Schließzyklen | 1.000 Zyklen gemäß DIN EN 12101-1 |
| Klassifikation | DH 120 • D 60 • Klassifiziert gemäß DIN EN 12101-1 |
| Aktivierung | Feste Installation vor Ort |

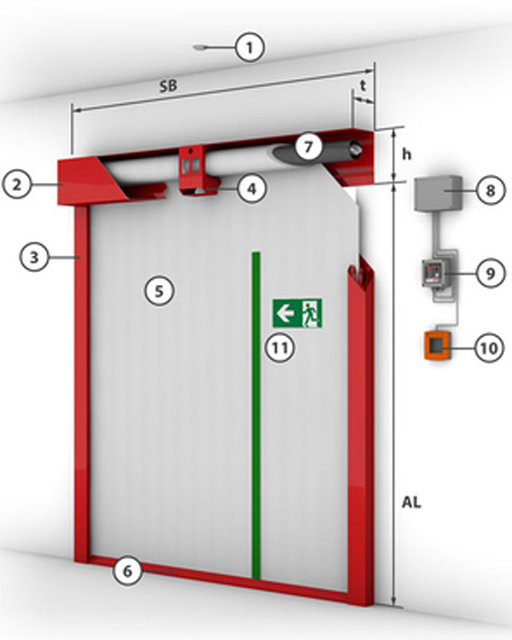

Systemabbildung des Rauchschutzvorhangs mit Führung
- Rauchmelder
- Gehäuse
- Führungsschiene
- Montagehalterung
- Gewebe
- Abschlussleiste
- Wickelwelle mit Motor
- Steuerungsmodul
- Bedienmodul
- Manuelle Entriegelung
- Fußgängertür ohne Schwelle (optional)
| Gewebe | Systembreite (SB) | Öffnungslänge (AL) | t (mm) | h (mm) |
|---|---|---|---|---|
| Protex 600.1 A2 / 1100.1 A2 | ≥ 0,8 m - ≤ 1,6 | ≤ 3,5 m | 190 | 250 |
| Protex 600.1 A2 / 1100.1 A2 | > 1,6 m - ≤ 30 m | ≤ 3,5 m | 190 | 200 |
| Protex 600.1 A2 / 1100.1 A2 | ≥ 1,2 m ≤ 30 m | > 3,5 m - ≤ 6 m | 190 | 250 |
| Protex 1100.1 A2 | ≥ 2,0 m ≤ 20 m | > 6 m - ≤ 9 m | 235 | 290 |

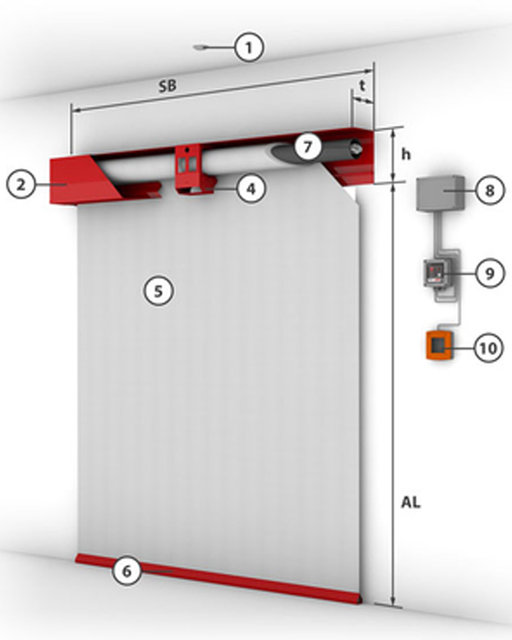

Abbildung des Systems ohne Führung
- Rauchmelder
- Gehäuse
- Montagehalterung
- Montagehalterung
- Gewebe
- Abschlussleiste
- Wickelrohr mit Motor
- Steuerungsmodul
- Bedienmodul
- Manuelle Entriegelung
| Gewebe | Systembreite (SB) | Öffnungslänge (AL) | t (mm) | h (mm) |
|---|---|---|---|---|
| Protex 600.1 A2 / 1100.1 A2 | ≥ 0,8 m - ≤ 1,6 | ≤ 3,5 m | 190 | 250 |
| Protex 600.1 A2 / 1100.1 A2 | > 1,6 m - ≤ 50 m | ≤ 3,5 m | 190 | 200 |
| Protex 600.1 A2 / 1100.1 A2 | ≥ 1,2 m ≤ 50 m | > 3,5 m - ≤ 6 m | 190 | 250 |
| Protex 1100.1 A2 | ≥ 2,0 m - ≤ 50 m | > 6 m - ≤ 9 m | 235 | 290 |
Downloads
Alle relevanten Produktdetails auf einen Blick

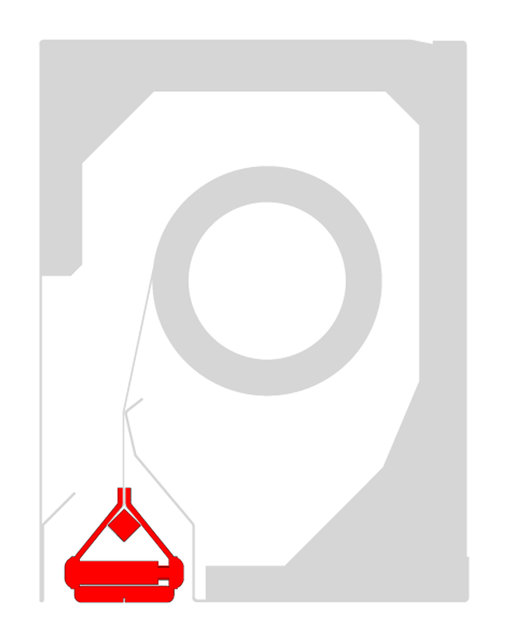

Abschlussleisten

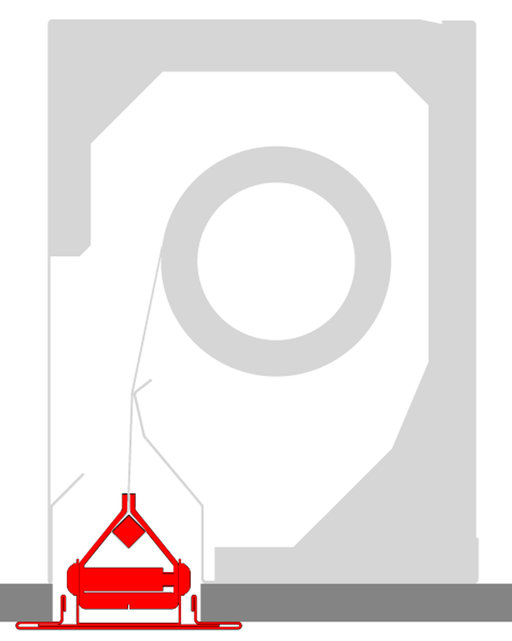

Standard: 4,6

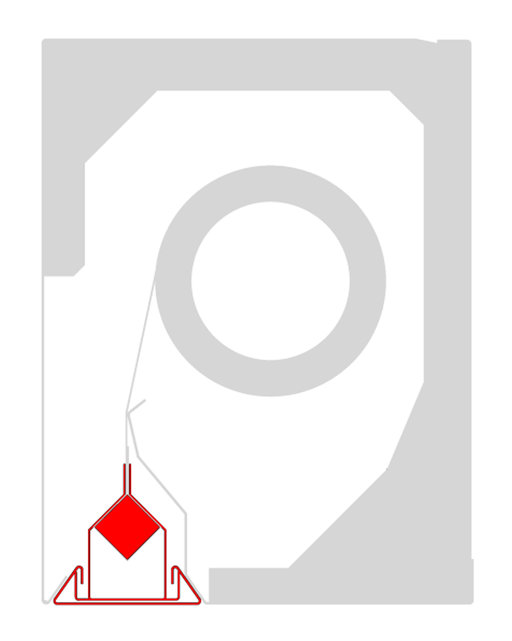

Elastische Abschlussleiste: 4,6 F (Spezial)
Elastische Abschlussleiste: Typ 3,84 F (Spezial)

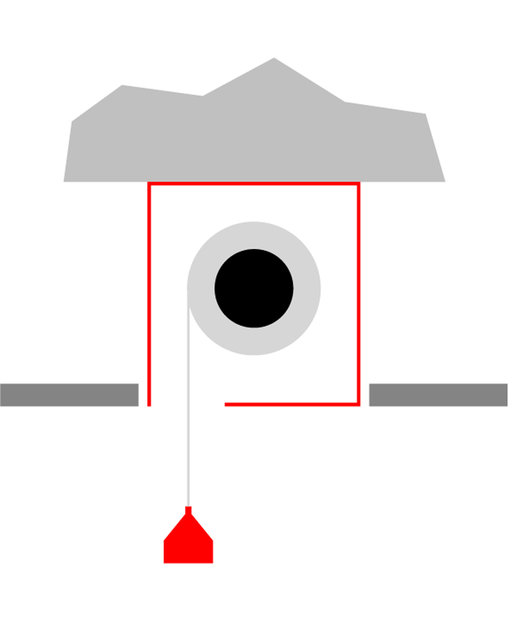

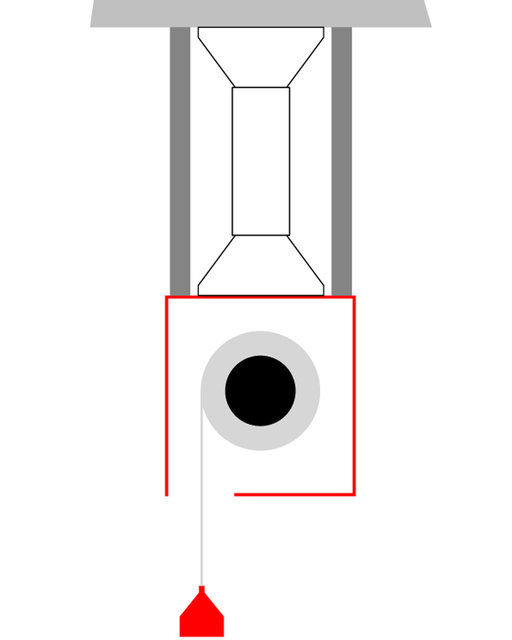

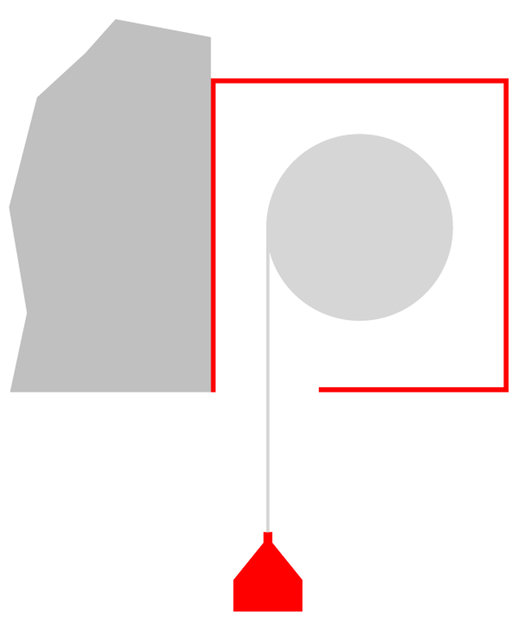

Montagevarianten für den Rauchschutzvorhang Supercoil

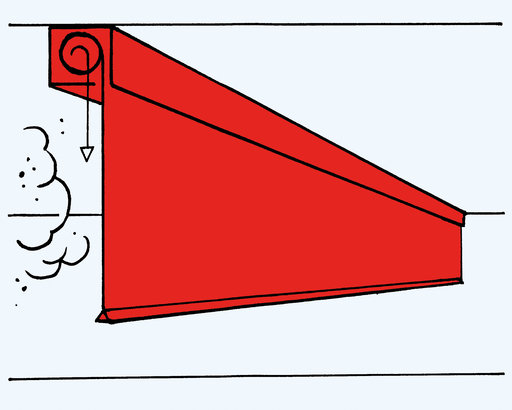

Wandmontage
Montage mit Stütze
Deckenmontage

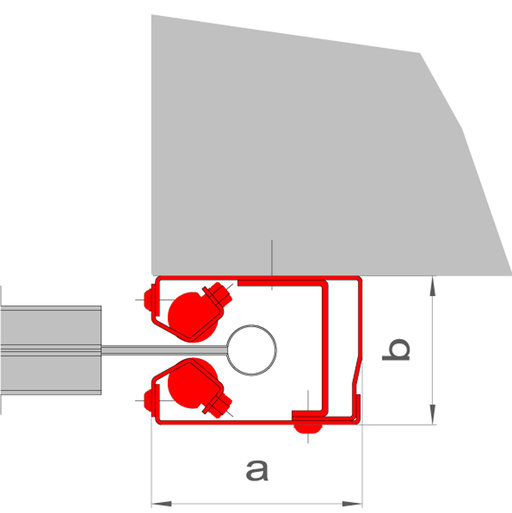

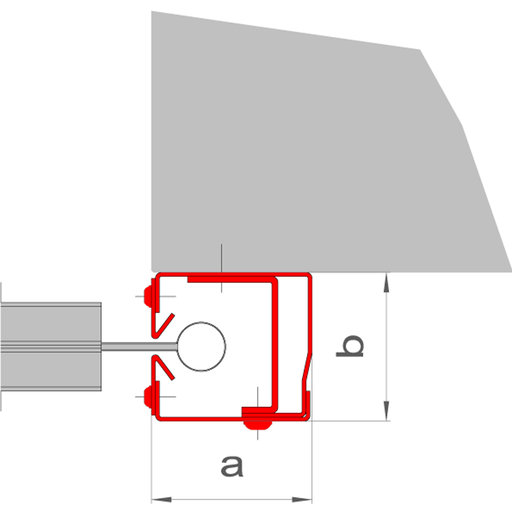

Auswahl der Führungsschienen
Typ 105 E
a = 105 mm
b = 74 mm
AL = ≤ 6 m
A = ≤ 50 m²

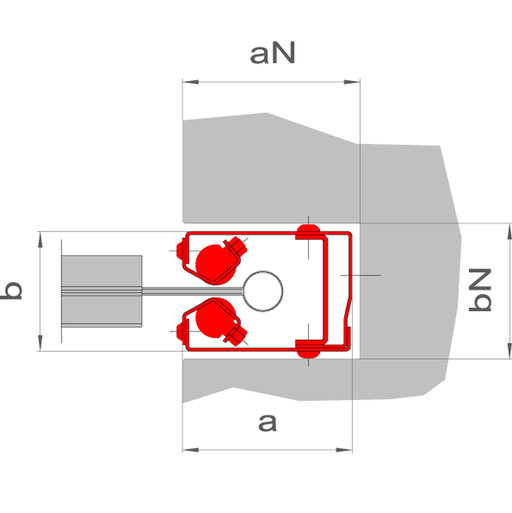

Typ 105 E (Nische)
a = 105 mm
b = 74 mm
AL = ≤ 6 m
A = ≤ 50 m²

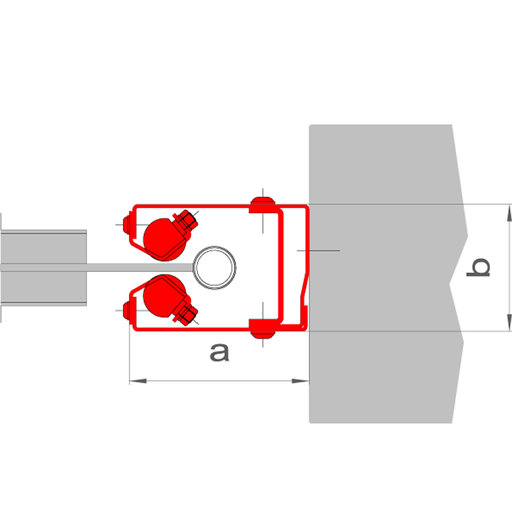

Typ 105 E (Wandmontage)
a = 105 mm
b = 74 mm
AL = ≤ 6 m
A = ≤ 50 m²

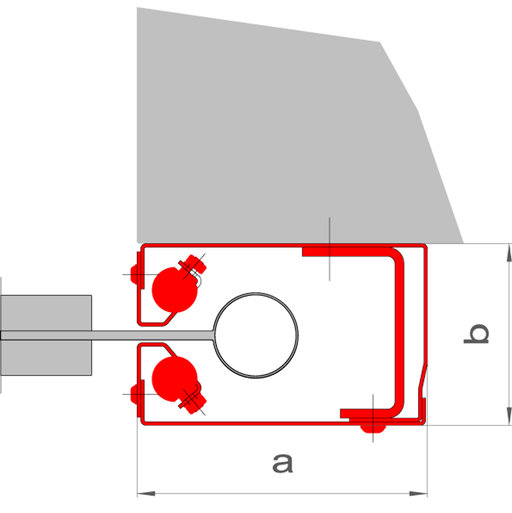

Typ 160 E
a = 160 mm
b = 100 mm
AL = ≤ 9 m
A = ≤ 120 m²
Typ 80 E
a = 80 mm
b = 74 mm
AL = ≤ 3,5 m
A = ≤ 18 m²
