Vertikaler Feuerschutzvorhang: Fibershield®-P mit CE Kennzeichnung
Der premium textile Feuerschutzvorhang für hohe Ansprüche und große Abmessungen, von Intertor ehemals Bausystem Fire
| Konstruktionsart | Vertikaler Feuerschutzvorhang mit Protex 1100.1 A2 und Heliotex EW Gewebe |
|---|---|
| Feuerwiderstandsklasse | E 30 • E 60 • E 90 • E 120 • E 240 mit Protex 1100.1 A2 Gewebe • EW 60 • EW 90 • EW 120 mit Helotex EW Gewebe gemäß Klassifizierung nach DIN EN 13501-2 |
| Brandlastfreie Zone |
|
| Zertifikate | Z-6.60-2127 • UB III/B-07-010-1 • LP-1216.2/02 • UB III/08-033 • UB III/B-04-045 • UB 3.1/09-018 • UB 3.3/09-202 • UU IV/00-39-1 • 08/32309876 • 2011-Efectis-R0495 |
| Feuerwiderstandsklassifizierung | entsprechend der Norm EN 13501-2:2016+A1:2009 |
| Schließzyklen | C2 von oben nach unten |
Produkt mit CE-Kennzeichnung, innerhalb der vorgegebenen Abmessungsgrenzen, gemäß der Norm EN 16034:2014, EN 13241-1:2003+A1:2011 mindestens Systemklasse 1 - mit Zertifikat zur Konformitätsbewertung, ausgestellt von einer notifizierten Stelle gemäß der europäischen Bauproduktenverordnung (CPR).
Downloads
Alle relevanten Produktdetails auf einen Blick
Beschreibung Fibershield-P

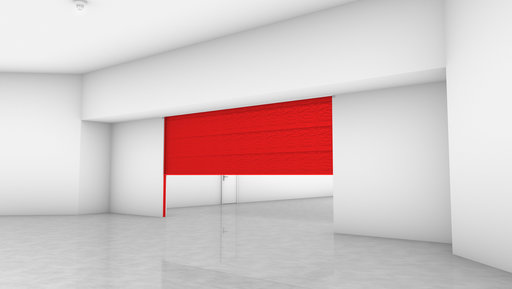

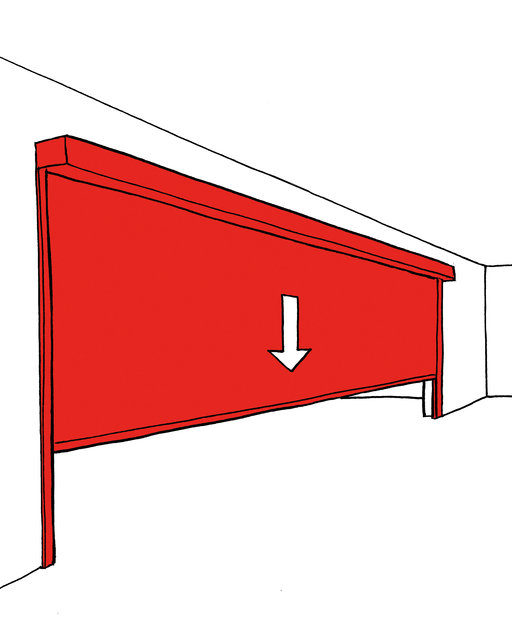

Der Fibershield-P ist ein vertikal abrollbarer Brandschutzvorhang, bestehend aus einer oberen Metallkonstruktion aus verzinktem Stahlblech, die optional lackiert werden kann, und einem Wickelmechanismus mit einem Rohrmotor. Das Gewebe des Vorhangs ist im oberen Gehäuse um die Walze gewickelt und gleitet durch Schwerkraft in seitlichen Führungsschienen nach unten.
Konstruktionsdetails der Brandschutzvorhänge Fibershield-P
Vorhangmaterial
Der Vorhang besteht aus Glasfasergewebe, das mit Edelstahlfäden verstärkt ist und auf einer Seite mit Polyurethanharz beschichtet ist. Das Tuch verfügt über vertikale Nähte mit einer Überlappung von 40 mm und doppelter Naht. Die Feuer- und Rauchdichtheit, besonders bei großen Vorhängen, wird durch die seitliche Verarbeitung flexibler Rohre aus demselben Gewebe gewährleistet, die für eine präzise Führung des Vorhangs in den seitlichen Schienen sorgen. Diese Rohre werden entlang der Führungsstäbe aus Edelstahl in den seitlichen Führungsschienen nach unten bewegt, wenn sich das System schließt. Am unteren Ende des Vorhangs befindet sich ein flexibles horizontales Band in einer Höhe, die eine Nivellierung der Toleranzen zwischen der Abschlussleiste und dem Gehäuse gewährleistet.
Für Außenvorhänge ermöglicht das spezielle Hohlprofil der Führungsschienen die Integration von Heizleitungen, um im Winter die Eisbildung zu verhindern und ein Blockieren des Vorhangs zu vermeiden.
Abschlussleiste
Die Abschlussleiste am unteren Rand des Brandschutzvorhangs sorgt für die Stabilisierung und Fixierung des Gewebes. Sie hat eine angemessene Form und ein geeignetes Gewicht, um das Gewebe sicher zu halten und ein Ausfransen oder Herausrutschen zu verhindern. Spezielle Formen und RAL-Farben sind möglich, um sich an besondere architektonische Anforderungen anzupassen, beispielsweise bei abgehängten Decken. Die Abschlussleiste kann optional mit einer Sicherheitskante für den Funkbetrieb ausgestattet werden.
Seitliche Führungsschienen
Die seitlichen Führungsschienen des Brandschutzvorhangs bestehen aus zwei Profilen aus verzinktem Stahlblech, die mit Halterungen für die Wandmontage versehen sind. Ein wichtiger Qualitätsfaktor ist die Führungsschiene aus einem Edelstahlrohr: Beim Schließen des Vorhangs gleitet die Abschlussleiste zusammen mit dem flexiblen Gewebe entlang dieser Schiene, die innerhalb der Führungsschiene montiert ist. Dies ermöglicht eine sanfte horizontale Bewegung und kompensiert eventuelle Ungenauigkeiten bei hohen Höhen, wobei der parallele Verlauf zwischen den Führungsschienen und der Abschlussleiste erhalten bleibt und so einen stabilen Halt während des gesamten Schließvorgangs gewährleistet.
Rohrmotor für Brandschutzvorhänge
Am Ende der Wickelwalze sind ein oder zwei Rohrmotoren montiert, die speziell für große Vorhangflächen ausgelegt sind. Sie arbeiten mit einer Schwerkraftsteuerung und einem integrierten Bremssystem, um den Vorhang im geöffneten Zustand zu halten. Im Falle eines Alarms, eines Stromausfalls oder bei manueller Trennung wird nach einer maximal einstellbaren Zeit von 3 Minuten der Motor entriegelt, sodass der Vorhang durch Schwerkraft kontrolliert herunterfährt. Sobald die Notsituation vorbei ist und der Strom wiederhergestellt wurde, wickelt der Motor den Vorhang automatisch wieder auf. Der Motor ist an ein externes Steuerungsmodul angeschlossen, das mit einer Sicherheitsvorrichtung zur Kontrolle der Abrollgeschwindigkeit ausgestattet ist. Die Endpositionen des Vorhangs sind elektronisch im Steuerungsmodul programmierbar, sodass auch Zwischenpositionen möglich sind, um besonderen Anforderungen gerecht zu werden.

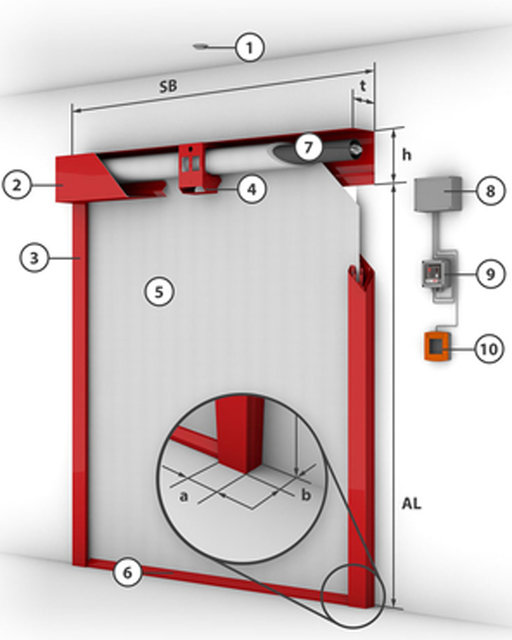

Abbildung des Brandschutzsystems
- Rauch- und Wärmemelder (optional)
- Gehäuse
- Führungsschiene
- Montagehalterung
- Gewebe
- Abschlussleiste
- Wickelwelle mit Motor
- Zentrale für Notstrom/Fernsteuerung (optional)
- Steuerungsmodul für den Vorhang
- Manuelle Entriegelung
| Klassifizierung | Gewebe | Systemlänge (SB) | Öffnungshöhe (AL) | t (mm) | h (mm) |
|---|---|---|---|---|---|
| EW 120 | Heliotex EW | ≥ 0,8 m - ≤ 10 m | ≤ 2 m | 190 | 250 |
| EW 120 | Heliotex EW | ≥ 0,8 m - ≤ 10 m | ≤ 6 m | 235 | 290 |
| E 120 / EW 30 | Protex 1100.1 A2 | ≥ 0,8 m - ≤ 1,6 m | ≤ 3,5 m | 190 | 250 |
| E 120 / EW 30 | Protex 1100.1 A2 | ≥ 1,6 m - ≤ 10 m | ≤ 3,5 m | 190 | 200 |
| E 120 / EW 30 | Protex 1100.1 A2 | ≥ 0,8 m - ≤ 10 m | ≥ 3,5 m - ≤ 6 m | 190 | 250 |
| E 120 / EW 30 | Protex 1100.1 A2 | ≥ 0,8 m - ≤ 10 m | ≥ 6 m - ≤ 7,6 m | 235 | 290 |
Sondermaße auf Anfrage – realisierbare Maße bis zu 22 x 9 m (Protex 1100.1 A2) oder 12 x 6 m (Heliotex)

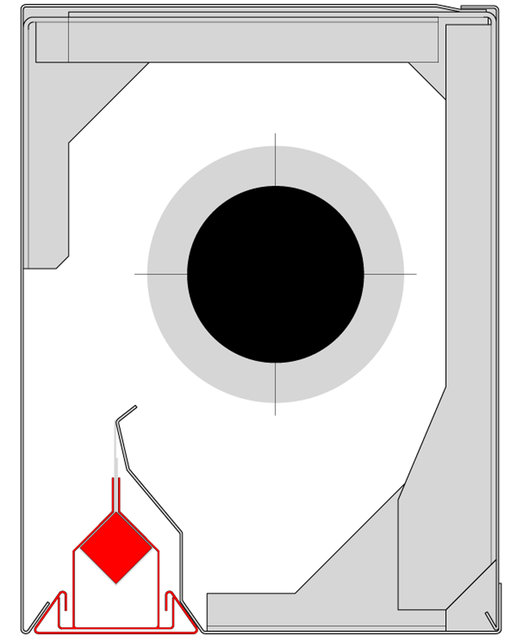

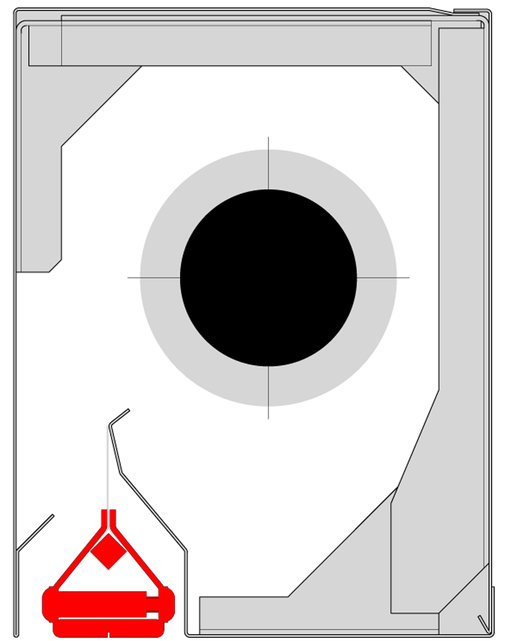

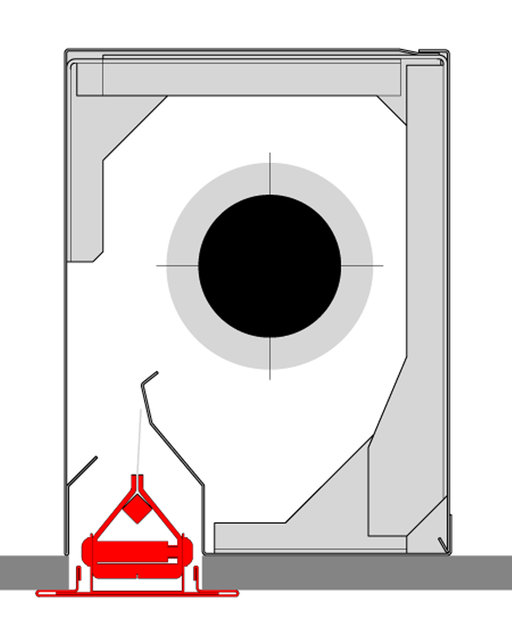

Abschlussleisten der Vorhänge
Standard: 4,6
Elastische Abschlussleiste: 3,84 F (Spezialausführung)
Elastische Abschlussleiste: 4,6 F (Spezialausführung)
Montagevarianten

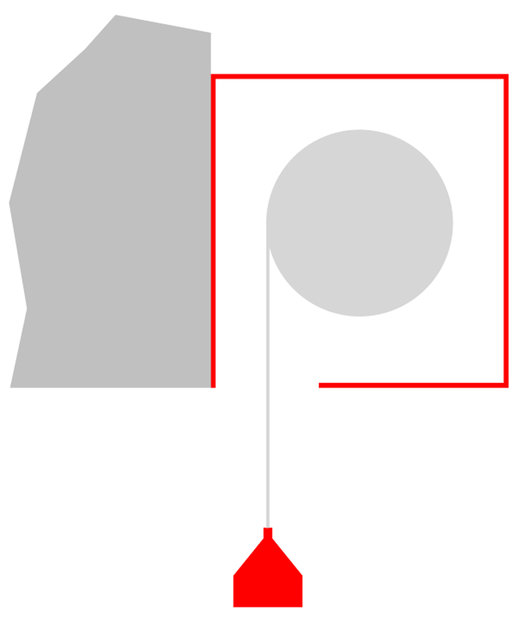

Wandmontage

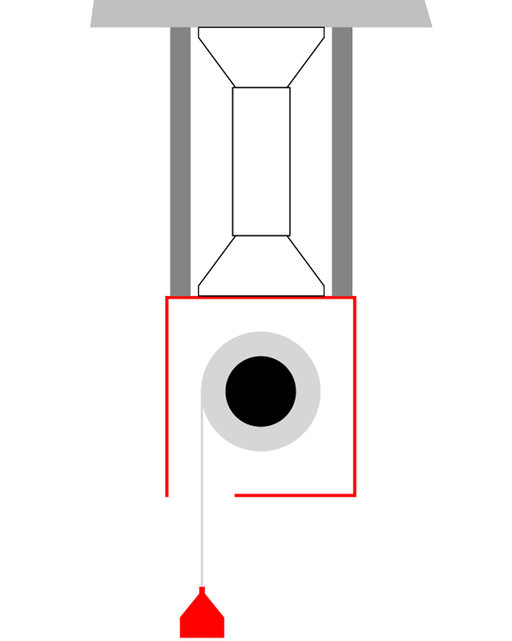

Montage mit Stütze

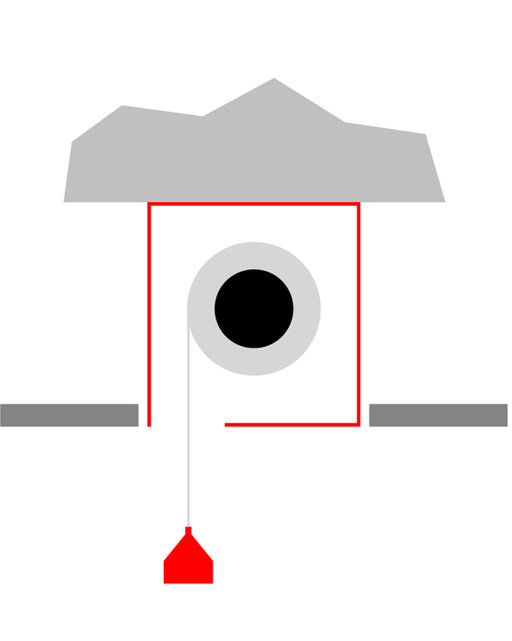

Deckenmontage

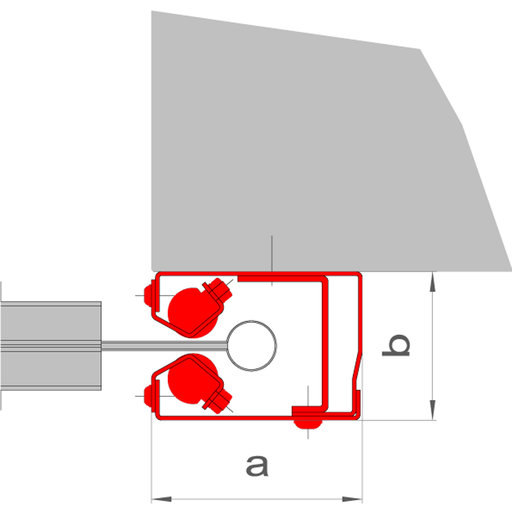

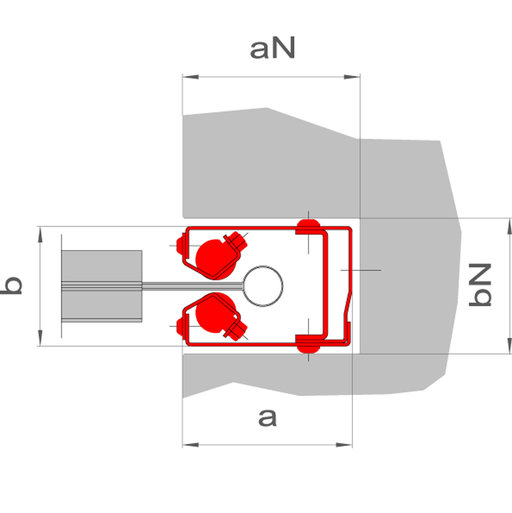

Auswahl der Führungsschienen
Typ 105 E
a = 105 mm
b = 74 mm
AL = ≤ 6 m
A = ≤ 50 m²

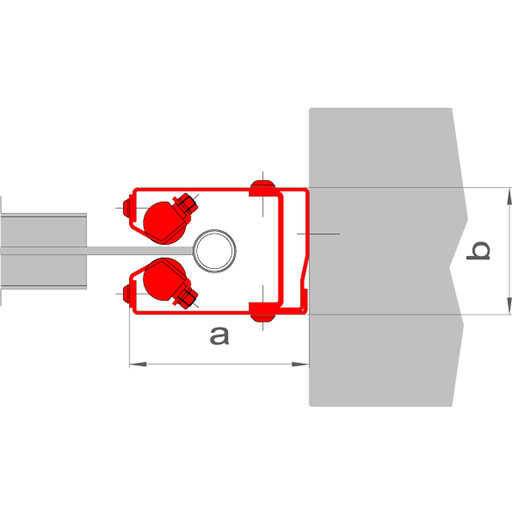

Typ 105 E (Nische)
a = 105 mm
b = 74 mm
AL = ≤ 6 m
A = ≤ 50 m²
Typ 105 E (Wandmontage)
a = 105 mm
b = 74 mm
AL = ≤ 6 m
A = ≤ 50 m²

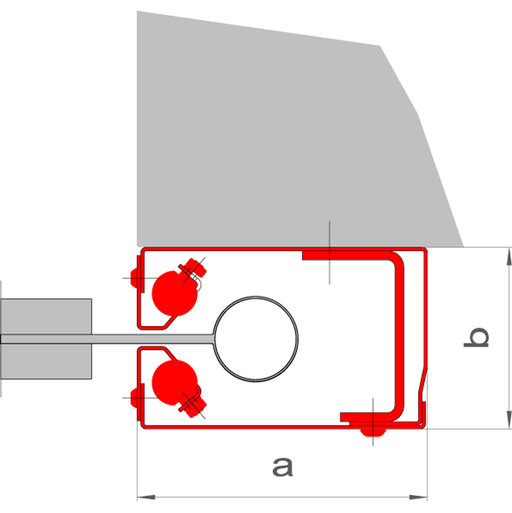

Typ 160 E
a = 160 mm
b = 100 mm
AL = ≤ 9 m
A = ≤ 120 m²

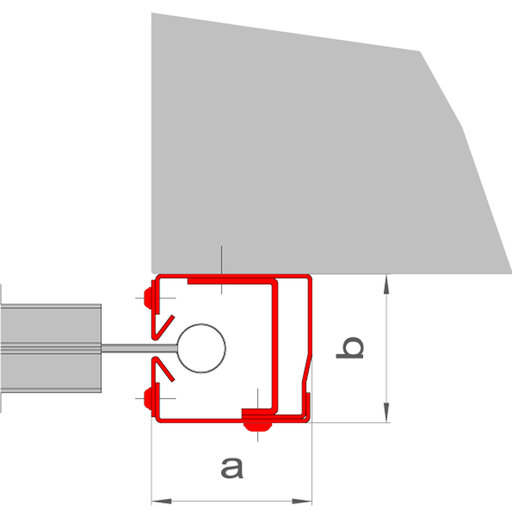

Typ 80 E
a = 80 mm
b = 74 mm
AL = ≤ 3,5 m
A = ≤ 18 m²
Die Ausführungsmaße der Vorhänge und ihrer Komponenten sowie der benötigte Freiraum für die Montage werden auf Grundlage der Ausführungsplanung von Stöbich GmbH und Bausystem srl festgelegt und bestätigt.
