Tenda tagliafuoco Fibershield-RS con tenuta fumi freddi

La tenda tagliafuoco tessile con la classificazione RS per pressioni alte e temperature di fumo fino a 200°C di Intertor (in passato nota come Bausystem Fire). La particolarità di questa tenda tagliafuoco è la tenuta di fumi freddi anche sotto i 200°C.
Tipo di costruzione | Barriera e tenda tagliafuoco tessile |
---|---|
Tenuta di fumo | RS (Tenuta di fumo e autochiusura) - tenuta fumi freddi (non sotto i 200°C) ma Sa-S200 provato secondo EN 1634-3:2005-01 |
Obiettivi di sicurezza raggiungibili | EI - con zona senza carico • EW 90 • EI - con Sprinkler |
Tessuto | Protex 1100 2S • Protex 600 S |
Direzione di chiusura | dall'alto verso il basso |
Attestazione | UB III/B-08-016 (EI 120) • UB III/B-08-012 (EW 90) • UB III/B-06-15 (EW 30) • UB III/B-06-15 (E 120) • DIN 18095-3 • Z-6.62-2264 |
Cicli di chiusura | C Autochiusura • C2 |
Per particolari esigenze possono essere adeguati i cassonetti
Downloads
Tutti i dettagli rilevanti del prodotto a colpo d’occhio
Disegno del sistema tenda tagliafuoco con guida

- Rilevatore di fumo
- Cassa
- Guida
- Staffa di montaggio
- Tessuto
- Listello terminale con tenuta fumi freddi
- Avvolgente con motore
- Modulo di controllo
- Commando
- Sblocco manuale
Tessuto tagliafuoco | Larghezza sistema (SB) | Lunghezza apertura (AL) | t (mm) | h (mm) | Nota |
---|---|---|---|---|---|
Protex 600 S / Protex 1100 2S | < 10 m | ≤ 6 m | 350 mm | 260 mm | |
Protex 600 S / Protex 1100 2S | < 5 m | ≤ 4,5 m | 285 mm | 200 mm | |
Protex 600 S / Protex 1100 2S | < 3,5 m | ≤ 3,5 m | 190 mm | 290 mm | |
Protex 600 S / Protex 1100 2S | < 7 m | ≤ 5 m | 290 mm | 360 mm | |
Heliotex | < 7 m | ≤ 3,2 m | 350 mm | 260 mm | |
Heliotex | < 5 m | ≤ 2,5 m | 285 mm | 200 mm | Solo montaggio a soffitto |
Heliotex | < 3,5 m | ≤ 2 m | 190 mm | 290 mm | |
Heliotex | < 6 m | ≤ 3 m | 290 mm | 360 mm |
Scelta di guide tenda tagliafuoco

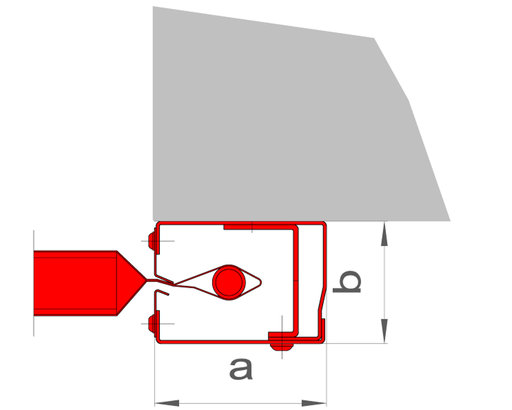

Montaggio a muro
a = 104 mm
b = 74 mm

Montaggio a spalletta
a = 104 mm
b = 74 mm

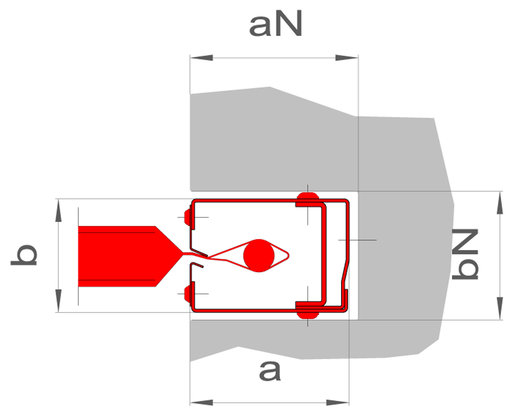

Montaggio a Nicchia
a = 104 mm
b = 74 mm
aN = 120
bN = 100

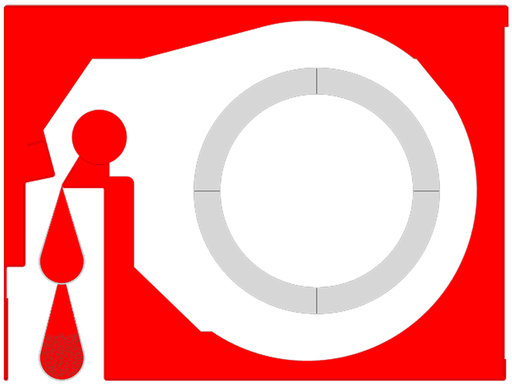

Cassonetto tenda tagliafuoco

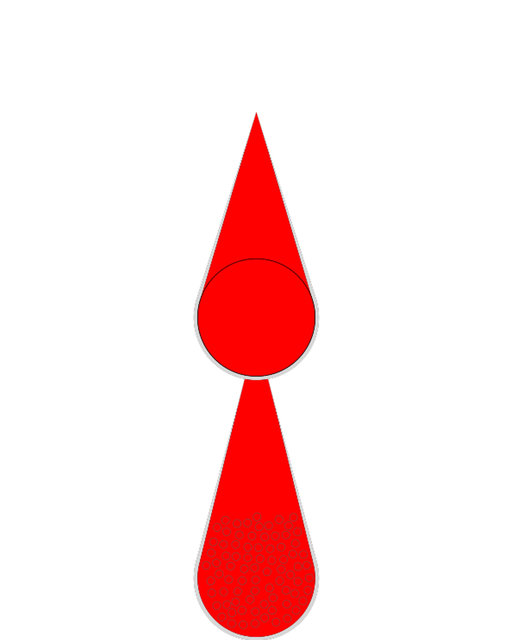

Fascia terminale
