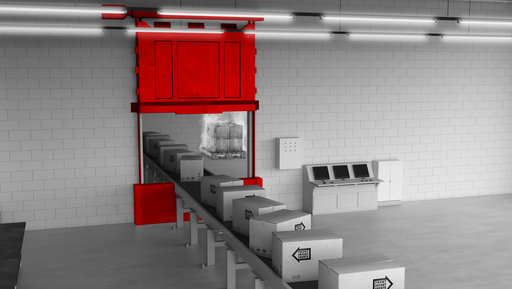

Brandschutzbarriere für ECClos®-S-V Förderbänder

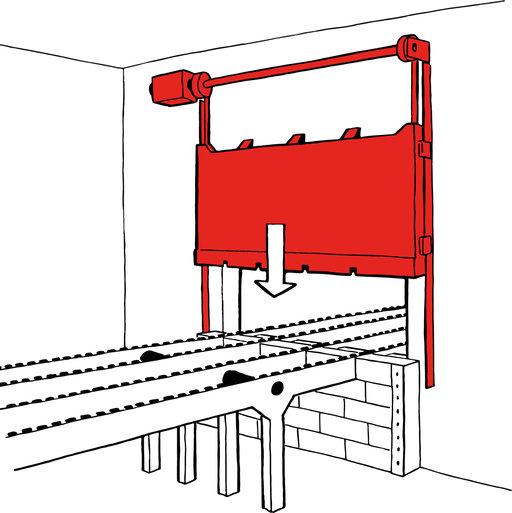

Motorisiertes, manuell bedienbares vertikales Schiebeelement mit Blechpaneel von Intertor ehemals Bausystem Fire.

Konstruktionsart	Brandschutzbarriere für Förderbänder
Feuerwiderstandsklasse	EI1 120 - EI2 120
Nutzungszulassung	European Technical Assessment - ETA
Schließrichtung	Von oben nach unten
Schließzyklen	Klasse C5 mit bis zu 200.000 Zyklen - gemäß DIN EN 14600
Wiederöffnung	Elektrischer Motor (Standard) • manuell
Fördersystem	Skid-Förderer • Hängeförderer • Unterbrochene Fördertechnik • Fördertechnik mit kontinuierlichem Band • Kontinuierlicher Karrenförderer • Kettenfördertechnik mit durchgehendem Träger • Rollenfördertechnik mit kontinuierlichem Rollenlauf • Kontinuierliche Fördertechnik

Produkteigenschaften

Entwickelt für den Einsatz in industriellen, gewerblichen und logistischen Umgebungen
Mechanische Konstruktion gemäß der europäischen Maschinenrichtlinie
Struktur und Oberflächen aus verzinktem oder Edelstahl, optional in RAL-Farben erhältlich
Geprüft nach der verbindlichen Prüfnorm DIN EN 1366-7
Brandschutzklassifizierung EI 30-EI 120 gemäß EN 13501-2
Lieferung mit Steuerungs- und Bedienelektronik
Optional: Systeme zur autonomen Entriegelung des Durchgangs
Maximale Abmessungen: Breite 4500 mm, Höhe 5000 mm
Maximal zertifizierte Fläche in Bezug zur Wand: 12,1 m²
Transportierbar in montierbaren Sektionen
Anpassbar an verschiedenste Anforderungen

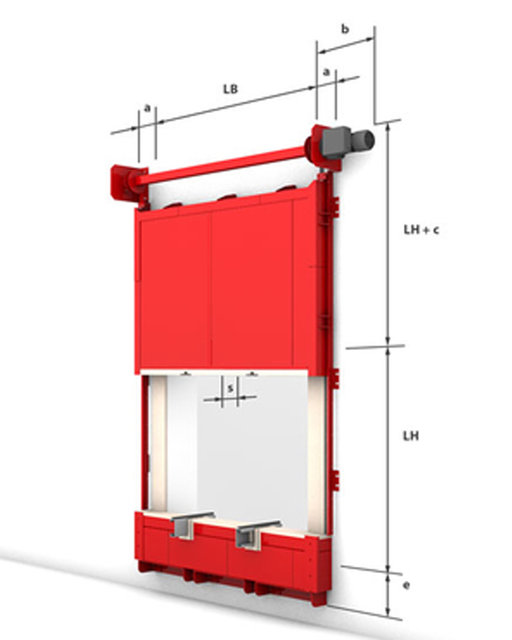

a = 245
b = 660
c = 550/625
e = 0-200
f >= 164
s = 122

Anforderungen an die Wandqualität
Zement	d ≥ 200 mm
Mauerwerk	d ≥ 200 mm
Zellbeton	d ≥ 200 mm
Montagewand	d ≥ 160 mm
Tragende Struktur in Gipskarton	Klassifiziert als EI

Zulässiger Bereich (12,1 m² Schließfläche vertikal)
LB	bis zu 4500 mm
LH	bis zu 4500 mm

Technische Realisierbarkeit (max. 20,25 m²)
LB	bis zu 4500 mm
LH	bis zu 5100 mm
