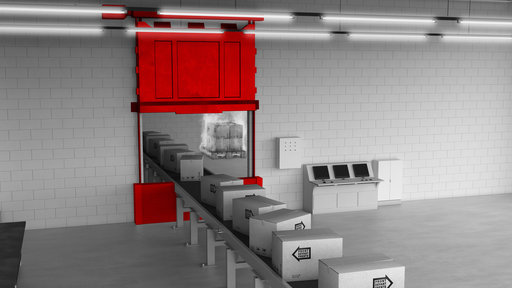

Barriera tagliafuoco per nastri trasportatori ECClos®-S-V
Slittone verticale saliscendi motorizzato manuale con pannello in lamiera di Intertor, precedentemente conosciuto come Bausystem Fire.

Tipo di costruzione | Barriera tagliafuoco per nastri trasportatori |
---|---|
Resistenza antincendio | EI1 120 • EI2 120 |
Riconoscimento di utilizzazione | European Technical Assessment - ETA |

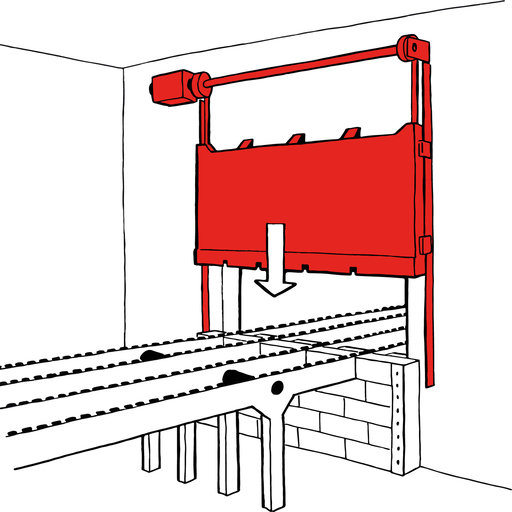

Direzione di chiusura | dall'alto in basso |
Cicli di chiusura | Classe C5 pari a 200.000 cicli • secondo DIN EN 14600 |
Riapertura | motore elettrico (standard) • manuale |
Sistema trasportatore | Trasportatore Skid • Trasportatore pendente • Tecnologia di trasporto interrotto • Tecnologia di trasporto a nastro continuo • Carro continuo • Tecnologia di trasporto a catena di supporto continua • Tecnologia di trasporto a rulli continui • Tecnologia di trasporto continuo |
Caratteristiche del prodotto
- Progettazione per ambienti di lavoro industriale, commerciale e logistica
- Costruzione meccanica realizzata secondo la Direttiva Macchine Europea
- Strutture e superfici in acciaio zincato o inox con finitura in opzione RAL
- Testato secondo la procedura obbligatoria di prova DIN EN 1366-7
- Classificazione antincendio EI 30-EI 120 secondo la EN 13501-2
- Fornitura di elettronica di controllo e comando
- Fornitura, in opzione, di sistemi autonomi di liberazione del varco
- Dimensioni massime realizzabili L 4500 H 5000
- Dimensioni massime certificate in relazione alla parete 12,1 mq
- Trasportabile a sezioni assemblabili
- Personalizzabile per le più' svariate esigenze

Downloads
Tutti i dettagli rilevanti del prodotto a colpo d’occhio
Disegno del sistema verticale

a = 245
b = 660
c = 550/625
e = 0-200
f >= 164
s = 122
Qualità parete richiesta | |
---|---|
Cemento | d ≥ 200 mm |
Murato | d ≥ 200 mm |
Cemento cellulare | d ≥ 200 mm |
Muro di montaggio | d ≥ 160 mm |
Parete portante in cartongesso | classificata EI |
Zona di ammissione (12,1 m² chiusura verticale) | |
---|---|
LB | fino a 4500 mm |
LH | fino a 4500 mm |
Realizzabilità tecnica (max 20,25 m²) | |
---|---|
LB | fino a 4500 mm |
LH | fino a 5100 mm |
