Feuerschutzvorhang: Fibershield®-I mit CE Kennzeichnung
Der textile, isolierende Brandschutzvorhang mit geringem Platzbedarf und ohne notwendige Kühlwasserzufuhr – eine innovative Lösung von Intertor, ehemals unter dem Namen Bausystem Fire bekannt.
| Typ | Thermoisolierende Brandschutzabschottung aus textilem Material |
|---|---|
| Zertifizierung | CE-Kennzeichnung gemäß Norm hEN 16034 : 2014 in Kombination mit Norm hEN 13241 : 2003+A2 : 2016 |

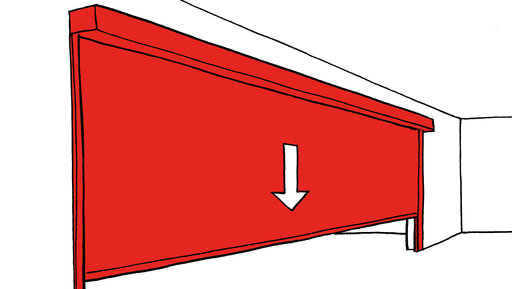

| Schließrichtung | Von oben nach unten |
| Feuerwiderstandsklasse | EI1 30 - EI2 120 • geprüft nach EN 1634-1 : 2014-03 • klassifiziert nach EN 13501-2 : 2016-12 |
| Schließzyklen | C • C1 • C2 • geprüft nach EN 12605 : 2000-08 • klassifiziert nach EN 13501-2 : 2016-12 |
| Haltbarkeit | C: für Maße 7315 x 4950 mm bei EI1 30, EI2 30 • C1: für Maße 6600 x 4840 mm bei EI2 60, EI2 90, EI2 120 • C2: für Maße 6600 x 4840 mm bei EI1 30, EI2 30 |
| Entflammbarkeit des Gewebes | B - s1, d0 |
| Umgebungsbedingungen | Besondere Umgebungsbedingungen (z.B. Luftfeuchtigkeit über 80%, Umgebungstemperaturen unter 5 °C oder über 45 °C, Windlasten, etc.) sind nicht berücksichtigt. |
Downloads
Alle relevanten Produktdetails auf einen Blick
Beschreibung des Systems Fibershield®-I mit einer Feuerwiderstandsfähigkeit bis EI 120
Das System Fibershield®-I erreicht eine Feuerwiderstandsfähigkeit von EI 120, ohne dass eine Kühlwasserzufuhr notwendig ist (Trocken-System). Es besteht aus einer Metallstruktur in Portalbauweise, die aus einem horizontalen Gehäuse besteht, in dem der textile Vorhang auf einer Rolle gewickelt ist, sowie aus zwei seitlichen, thermisch getrennten Führungsschienen, die für den mechanischen Halt des Gewebes und den Feuerschutz sorgen. Die Struktur ist aus verzinktem Stahlblech gefertigt; sichtbare Teile können auf Kundenwunsch in verschiedenen RAL-Farben mit thermohärtenden Pulverlacken beschichtet werden. Die Konstruktion des Vorhangsystems ist nicht selbsttragend. Der Vorhangstoff ist ein mehrlagiges, textiles Material mit einer Gesamtdicke von bis zu 11 mm. Der Bewegungsablauf erfolgt von oben nach unten, und das Öffnen geschieht durch Wickeln auf eine Achse mit einem koaxialen Gravigen-Motor. Im Brandfall erfolgt das Schließen des Vorhangs automatisch durch Schwerkraft und mit regulierter Geschwindigkeit, unterstützt durch ein Gegengewicht, das in die untere Schlaufe des Vorhangs integriert ist. Das System ist mit einer Steuereinheit ausgestattet, die sowohl die Motorversorgung zum Öffnen als auch das Freigeben des Systems bei einem Alarmsignal oder einem manuellen Notbefehl steuert. Die Steuereinheit kann optional mit einem integrierten Powerpack ausgestattet werden, das den Vorhang im geöffneten Zustand für mindestens 4 Minuten auch bei Stromausfall hält, oder mit einer UPN-Einheit für einen Notöffnungsbefehl.
Die Steuereinheit verfügt über folgende Schutz- und Sicherheitsfunktionen:
- ABS-Gehäuse mit Schutzart IP 65 (zertifiziert)
- Akustisches Warnsignal während des Schließvorgangs: Ausgabe von Tönen in 12 verschiedenen Intervallen
- Betriebs- und Fehler-LEDs
- Optisches Signal (Blinklicht) für den laufenden Schließvorgang (optional)
- Sprachmodul zur Schließwarnung (optional)
- Bereichsüberwachung zur Erkennung freier Bereiche (optional)
- Fernsteuerungseinheit zur Verwaltung der Einstellungen und Wartung aus der Ferne (optional)
Anschlussmöglichkeiten der Steuereinheit:
- Empfänger für Ein-/Ausschaltung der Sicherheitskante
- Funkempfänger für Sicherheitskante (Rband/CSM)
- Lichtschranken
- Manuelle Not-Aus-Taster

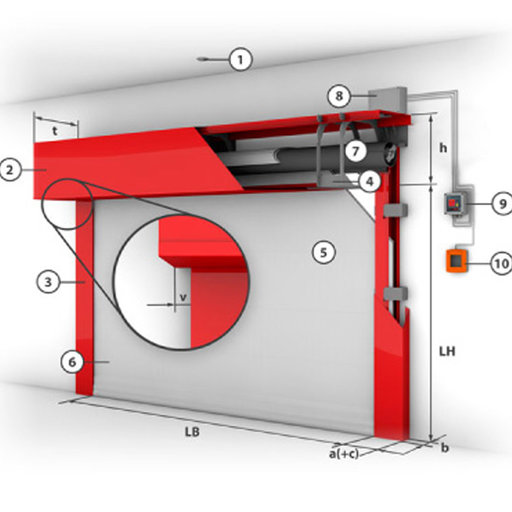

Abbildung des Systems
- Rauch- und Wärmeabzug (optional)
- Gehäuse
- Führungsschiene
- Montagehalterung
- Gewebe
- Abschlussleiste
- Wickelwelle mit Motor
- Zentrale für Notstrom/Fernsteuerung (optional)
- Steuerungsmodul für den Vorhang
- Manuelle Entriegelung
| Klassifizierung | Maße [LB x LH] | Gewebe | Wandstärke | Gehäuse [h x t] | Führungsschiene [a (+c) x b] |
|---|---|---|---|---|---|
| EI1 30 | 7315 x 3800 mm | Stratex 3 | 175 mm | 380 x 350 mm | Typ 1 oder Typ 3 |
| EI1 30 | 7315 x 4950 mm | Stratex 3 | 175 mm | 460 x 430 mm | Typ 1 oder Typ 3 |
| EI1 60 | 6600 x 4840 mm | Stratex 12 | 175 mm | 460 x 430 mm | Typ 2 |
| EI2 60 | 4400 x 3400 mm | Stratex 6 | 175 mm | 380 x 350 mm | Typ 1 oder Typ 3 |
| EI2 60 | 4400 x 4400 mm | Stratex 6 | 175 mm | 460 x 430 mm | Typ 1 oder Typ 3 |
| EI2 60 | 6600 x 4840 mm | Stratex 9 | 175 mm | 460 x 430 mm | Typ 1 |
| EI1 90 | 6000 x 4400 mm | Stratex 12 | 175 mm | 460 x 430 mm | Typ 2 |
| EI2 90 | 6000 x 4400 mm | Stratex 9 | 175 mm | 460 x 430 mm | Typ 1 |
| EI2 120 | 6600 x 4840 mm | Stratex 12 | 175 mm | 460 x 430 mm | Typ 2 |

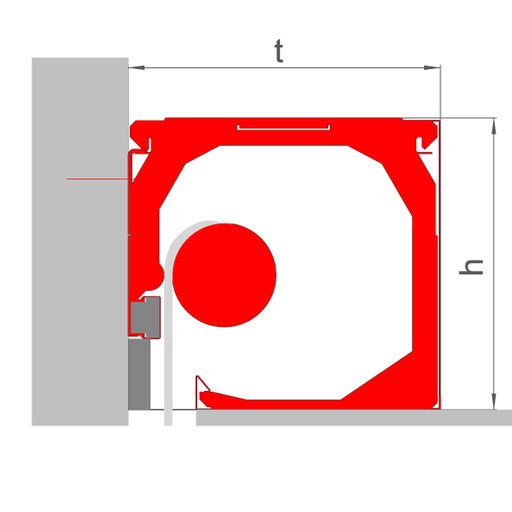

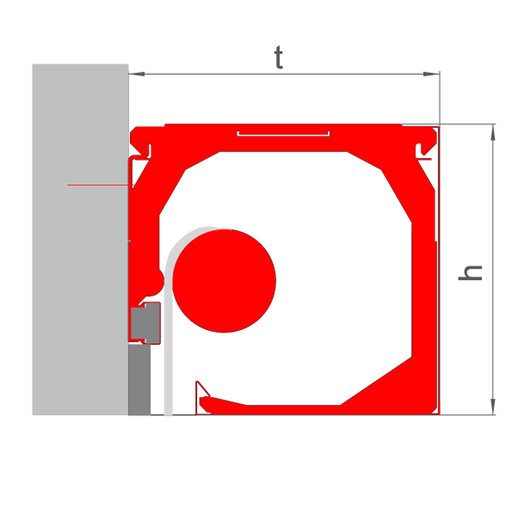

Gehäuse / Montage
Wandmontage mit sichtbarem Gehäuse
Wandmontage mit abgehängter Decke für eine "unsichtbare" Gehäusemontage

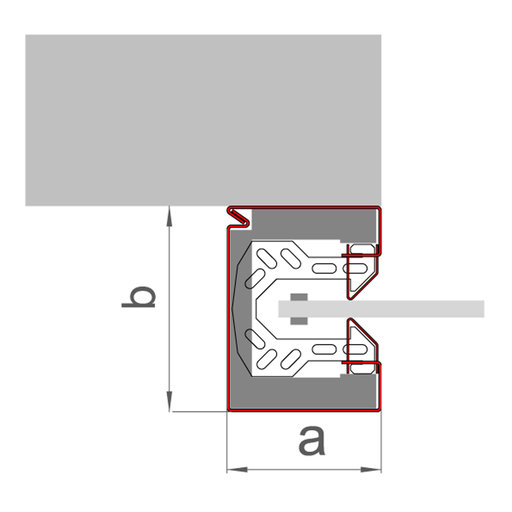

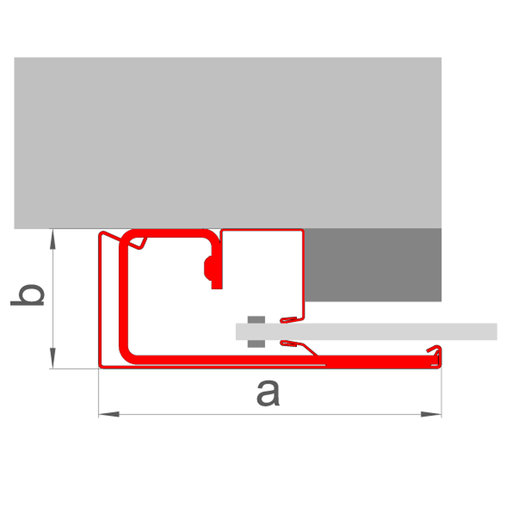

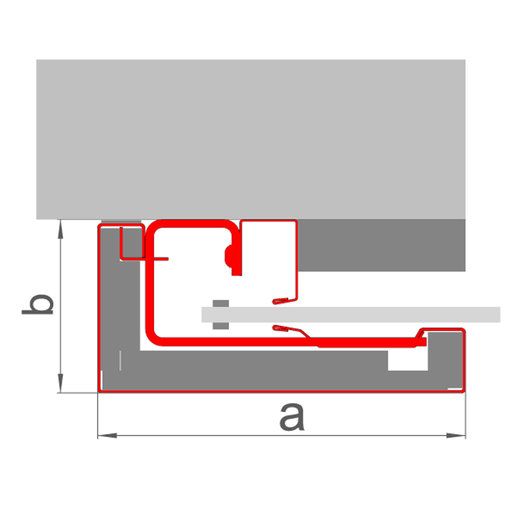

Auswahl der Führungsschienen
Typ EI30 - EI60 - EI90
a = 200 mm
b = 82 mm
Typ EI120
a = 230 mm
b = 110 mm
Typ EI30 - EI60
a = 90 mm
b = 120 mm
Die Ausführungsmaße der Vorhänge und ihrer Komponenten sowie der notwendigen Freiräume für die Montage werden auf Basis der Ausführungsplanung von Stöbich GmbH und Bausystem srl festgelegt und bestätigt.
