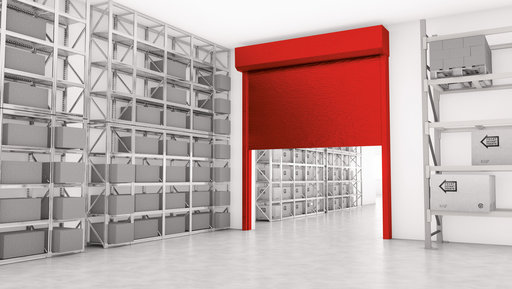

Tenda tagliafuoco: Fibershield®-I con marcatura CE

La cortina tagliafuoco tessile isolante con spazio di ingombro ridotto e senza alimentazione di acqua , sviluppata da Intertor, che in passato operava sotto il nome di Bausystem Fire.
Tipo | chiusura di protezione antincendio termoisolante di costruzione tessile |
---|---|
Verifica | Marcatura CE secondo la norma hEN 16034 : 2014 in combinazione con la norma hEN 13241 : 2003+A2 : 2016 |

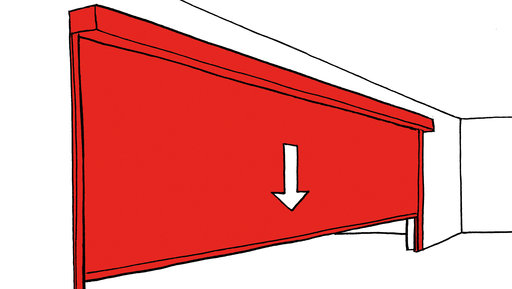

Direzione di chiusura | dall'alto al basso |
Resistenza al fuoco | EI1 30 - EI2 120 • testato secondo EN 1634-1 : 2014-03 • classificato secondo EN 13501-2 : 2016-12 |
Cicli di chiusura | C • C1 • C2 • testato secondo EN 12605 : 2000-08 • classificato secondo EN 13501-2 : 2016-12 |
Durability | C: per misure 7315 x 4950 mm per EI1 30, EI2 30 • C1: per misure 6600 x 4840 mm per EI2 60, EI2 90, EI2 120 • C2: per misure 6600 x 4840 mm per EI1 30, EI2 30 |
Infiammabilità del tessuto | B - s1, d0 |
Condizioni ambientali | Non sono considerate le condizioni ambientali particolari (ad es. umidità dell'aria > 80%, temperatura ambiente < 5°C e > 45°C, carichi di vento, ecc.) |

Downloads
Tutti i dettagli rilevanti del prodotto a colpo d’occhio
Descrizione del Sistema TENDA FIBERSHIELD®- I con resistenza fino a EI 120
Il sistema TENDA FIBERSHIELD®- I raggiunge la resistenza al fuoco EI 120 senza apporto di acqua di raffreddamento (sistema a secco) Esso è composto da un una struttura metallica a portale, formata da un cassonetto orizzontale di alloggiamento della barriera tessile avvolta al rullo e da due guide laterali a taglio termico di tenuta meccanica del telo e del fuoco; la struttura è realizzata in lamiera di acciaio zincato; le parti in vista potranno saranno verniciate con vernici a polveri termoindurenti, serie Ral, a scelta del cliente. La struttura del sistema tenda non è autoportante. Il telo tenda è di tipo tessile, pluristrato, con uno spessore fino 11 mm totale; la direzione di movimento sarà dall'alto verso il basso, l'apertura con avvolgimento dell'albero mediante motore coassiale tipo Gravigen, con chiusura automatica per gravità, in caso di incendio, senza corrente, a velocità regolata , grazie ad un contrappeso inserito nell'asola finale della manto. Il sistema tenda è fornito di una Unità di Comando che gestisce sia l'alimentazione del motore per l'apertura sia la liberazione per segnale di allarme o comando manuale di emergenza. L'unità di Comando potrà essere supportata da un powerpack integrato che mantiene la tenda aperta, anche in caso di caduta di tensione, per almeno 4 minuti o da una UPN con comando di apertura di emergenza.
L'Unità di comando possiede i seguenti dispositivi di protezione e sicurezza:
- nel box in ABS a tenuta IP 65 (certificata)
- Segnalatore acustico di chiusura impianto in corso: emissione di suoni a 12 intervalli diversi
- Spie luminose di funzionamento / guasto
- Segnalatore ottico (flash) di chiusura impianto in corso (opzional)
- Modulo vocale avviso chiusura impianto (opzional)
- Sorveglianza di zona, per il riconoscimento zona libera (opzional)
- Apparecchiatura Coordinator: gestione in remote delle regolazioni e manutenzioni (opzional)
L'Unità di comando possiede inoltre le seguenti capacità di allacciamento con:
- ricevitore on -off costa sicurezza
- ricevitore radio per costa di sicurezza (Rband/CSM)
- barriere fotocellule
- tasti manuali di arresto per emergenza
Disegno del sistema

- Rilevatore di fumo e calore (cliente)
- Alloggiamento
- Guida
- Staffa di montaggio
- Tessuto
- Listello terminale
- Tubo avvolgitore con motore
- Centralina monozona F/C (cliente)
- Modulo di Comando tenda
- Sblocco manuale
Classificazione | Misura [LB x LH] | Tessuto | Spessore della parete | Alloggiamento [h x t] | Binario di guida [a (+c) x b] |
---|---|---|---|---|---|
EI1 30 | 7315 x 3800 mm | Stratex 3 | 175 mm | 380 x 350 mm | Tipo 1 or Tipo 3 |
EI1 30 | 7315 x 4950 mm | Stratex 3 | 175 mm | 460 x 430 mm | Tipo 1 or Tipo 3 |
EI1 60 | 6600 x 4840 mm | Stratex 12 | 175 mm | 460 x 430 mm | Tipo 2 |
EI2 60 | 4400 x 3400 mm | Stratex 6 | 175 mm | 380 x 350 mm | Tipo 1 or Tipo 3 |
EI2 60 | 4400 x 4400 mm | Stratex 6 | 175 mm | 460 x 430 mm | Tipo 1 or Tipo 3 |
EI2 60 | 6600 x 4840 mm | Stratex 9 | 175 mm | 460 x 430 mm | Tipo 1 |
EI1 90 | 6000 x 4400 mm | Stratex 12 | 175 mm | 460 x 430 mm | Tipo 2 |
EI2 90 | 6000 x 4400 mm | Stratex 9 | 175 mm | 460 x 430 mm | Tipo 1 |
EI2 120 | 6600 x 4840 mm | Stratex 12 | 175 mm | 460 x 430 mm | Tipo 2 |
Alloggiamento / montaggio

Montaggio a muro con alloggiamento a vista

Montaggio a muro con controsoffitto per un "alloggiamento invisibile"
Scelta di guide

Tipo EI30 - EI60 - EI90
a = 200 mm
b = 82 mm

Tipo EI120
a = 230 mm
b = 110 mm

Tipo EI30 - EI60
a = 90 mm
b = 120 mm
Le misure esecutive degli ingombri della tenda e dei suoi componenti nonchè degli spazi di manovra per il montaggio sono stabiliti e confermati, sulla base del progetto esecutivo, dalla Stöbich GmbH e dalla Bausystem srl.
