Tenda tagliafumo Fiberseal-RS con tenuta fumi freddi

La tenda tagliafumo tessile con la classificazione CE per pressioni alte e temperature di fumo fino a 200°C di Intertor, precedentemente conosciuto come Bausystem Fire. La particolarità di questa porta tagliafumo è la tenuta di fumi freddi anche sotto i 200°C.

Tipo di costruzione	Barriera e tenda tagliafumo tessile
Tenuta di fumo	RS (Tenuta di fumo e autochiusura) - tenuta fumi freddi sotto i 200°C
Obiettivi di sicurezza raggiungibili	EI - con zona senza carico • EW 90 • EI - con Sprinkler
Tessuto	Ecotex 1100-B1 • Protex 1100-B1
Direzione di chiusura	dall'alto verso il basso
Attestazione	UB III/B-08-016 (EI 120) • UB III/B-08-012 (EW 90) • UB III/B-06-15 (EW 30) • UB III/B-06-15 (E 120) • DIN 18095-3 • Z-6.62-2264
Cicli di chiusura	C Autochiusura • C2

Disegno del sistema porta taglia fumo con guida

Rilevatore di fumo
Cassa
Guida
Staffa di montaggio
Tessuto

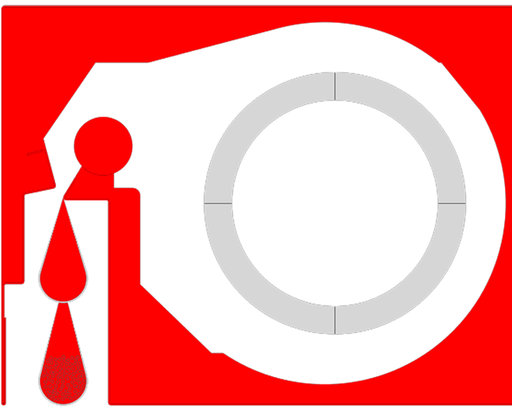

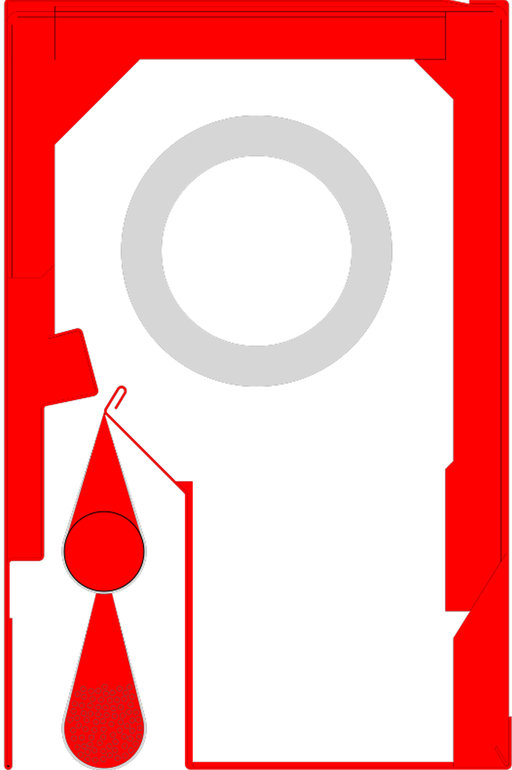

Listello terminale con tenuta fumi freddi
Avvolgente con motore
Modulo di controllo
Commando
Sblocco manuale

Tessuto tagliafumo	Larghezza sistema (SB)	Lunghezza apertura (AL)	t (mm)	h (mm)	Nota
Protex 600 S / Ecotex 1100 2S	< 10 m	≤ 6 m	350 mm	260 mm
Protex 600 S / Ecotex 1100 2S	< 5 m	≤ 4,5 m	285 mm	200 mm
Protex 600 S / Ecotex 1100 2S	< 3,5 m	≤ 3,5 m	190 mm	290 mm
Protex 600 S / Ecotex 1100 2S	< 7 m	≤ 5 m	290 mm	360 mm
Heliotex	< 7 m	≤ 3,2 m	350 mm	260 mm

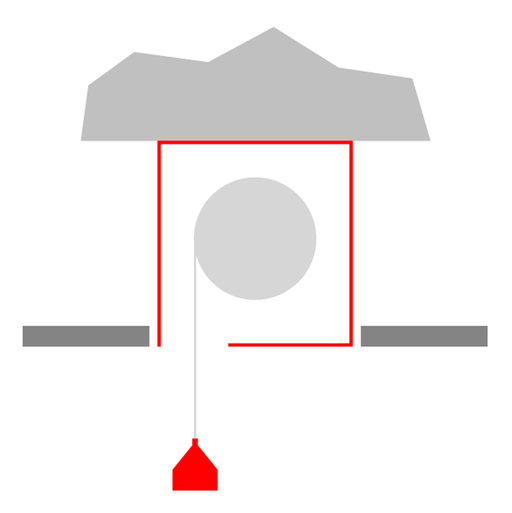

Heliotex	< 5 m	≤ 2,5 m	285 mm	200 mm	Solo montaggio a soffitto
Heliotex	< 3,5 m	≤ 2 m	190 mm	290 mm
Heliotex	< 6 m	≤ 3 m	290 mm	360 mm
