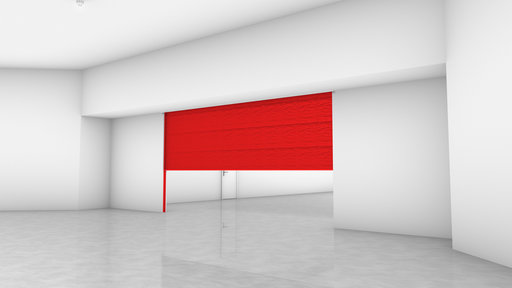

Tenda tagliafuoco: Fibershield®-E con marcatura CE

La cortina tagliafuoco tessile economica con elevato grado di standardizzazione di Intertor - in passato gestito con il marchio Bausystem Fire.

Tipo di costruzioneTenda tagliafuoco verticale con tessuto Protex 1100.1 A2 e Heliotex EW
Resistenza antincendioE 30 • E 60 • E 90 • E 120 • E 240 con tessuto Protex 1100.1 A2 • EW 60 • EW 90 • EW 120 con tessuto Heliotex EW con classificazione secondo DIN EN 13501-2
Zona priva di carico incendio
  1. a secco, con zona priva di carico d'incendio (bZ)
    1. EI30 con bZ 20 cm • EI60 con bZ 30 cm • EI90 con bZ 50 cm tessuto Heliotex EW
    2. EI30 con bZ 100 cm • EI60 con bZ 150 cm • EI90 con bZ 200 cm con Protex 1100.1 A2
      Prova EN 1634-1 + "parere degli esperti"
  2. con raffreddamento ad acqua (sprinkler)
    1. EI 30 -EI60-EI 90 -EI120- EI180 con Protex 1100.1 A2
      Prova EN 1634-1
AttestazioneZ-6.60-2127 • UB III/B-07-010-1 • LP-1216.2/02 • UB III/08-033 • UB III/B-04-045 • UB 3.1/ 09-018 • UB 3.3/09-202 • UU IV/00-39-1 • 08/32309876 • 2011-Efectis-R0495
Classificazione di resistenza al fuococonformemente alla norma EN 13501-2:2016+A1:2009
Cicli di chiusuraC2 dall'alto al basso

Prodotto con marcatura CE, entro i limiti dimensionali previsti, in base alla normativa EN 16034:2014, EN 13241-1:2003+A1:2011 sotto sistema minimo 1 - con Certificato di Costanza della prestazione emesso da Ente Notificato in ottemperanza al CPR comunitario.

Downloads

Tutti i dettagli rilevanti del prodotto a colpo d’occhio

Scheda tecnica Fibershield®-E

Dettagli costruttivi Tende tagliafuoco Fibershield-E

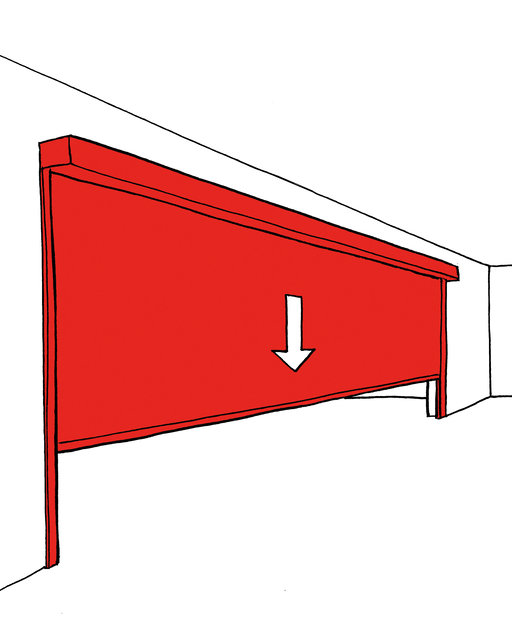

Tenda tagliafuoco ad avvolgimento verticale: composta da una struttura metallica superiore di alloggiamento e protezione, in lamiera di acciaio zincato con opzione di verniciatura, del rullo rotante con motore tubolare. Il tessuto dell'anta è inserito nell'alloggiamento superiore intorno al rullo e scorre per gravità entro guide laterali. Avendo come obiettivo un alto livello di standardizzazione e imponendo un impiego limitato nelle dimensioni massime sono state elaborate delle soluzioni costruttive che necessitano di minore resistenza meccanica rispetto al Fibershield P.

Manto della tenda

in tessuto di fibra di vetro, rinforzato da fili di acciaio inox e rivestimento su un lato con resina poliuretanica. Il telo ha giunzioni verticali tra elementi di tessuto parallelo con giunzione per sovrapposizione di 40 mm con doppia cucitura. La tenuta al fuoco e al fumo è garantita dal sistema di presa a punti con scorrimento interni alla guida rinforzata con pattini antiusura In fondo al telo, a opportuna altezza da terra sarà presente un nastro orizzontale flessibile di larghezza adeguata il cui scopo sarà quello di livellare le tolleranze fra il listello terminale in posizione completamente aperta, nel punto in cui il listello terminale e l'alloggiamento si incontrano.

Listello terminale

Il listello terminale, posizionato sul bordo inferiore, mantiene fermo il manto della tenda e lo stabilizza. E' di peso adeguato e imprigiona il tessuto in maniera stabile per non creare sfilacciamenti o uscite del tessuto dalla sede.E ' realizzato solo in versione standard e con adeguamento a controsoffitto.

Motore tubolare

all'estremità del rullo rotante sono integrati uno o due motori tubolari contrapposti per particolari grandi dimensioni del manto, con la specificità di funzionamento gravitazionale mediante un dispositivo frenante integrato per la posizione aperta. In assenza di tensione derivata da segnale di allarme o mancanza di corrente, o sezionamento manuale, dopo un tempo massimo regolabile di 3 minuti il motore si sblocca e rilascia, per gravità, la chiusura controllata del manto fino a fine corsa. Terminata l'emergenza e ritornata la tensione, il motore riavvolge il manto. Asservito ad un modulo di comando esterno è dotato di un sistema antinfortunistico di controllo della velocità di rilascio e i fine corsa regolati elettronicamente nel modulo di comando, permettono posizioni di arresto anche intermedie per particolari esigenze.

Disegno del sistema

  1. Rilevatore di fumo e calore (cliente)
  2. Alloggiamento
  3. Guida
  4. Staffa di montaggio
  5. Tessuto
  6. Listello terminale
  7. Tubo avvolgitore con motore
  8. Centralina monozona F/C (cliente)
  9. Modulo di Comando tenda
  10. Sblocco manuale
ClassificazioneTessutoLarghezza sistema (SB)Lunghezza apertura (AL)t (mm)h (mm)
E 120 / EW 30Protex 1100.1 A2≥ 1,1 m -≤ 7 m≤ 8 m200 mm220 mm
EW 120Heliotex EW≥ 1,1 m -≤ 6 m≤ 5 m200 mm220 mm

Listelli terminali

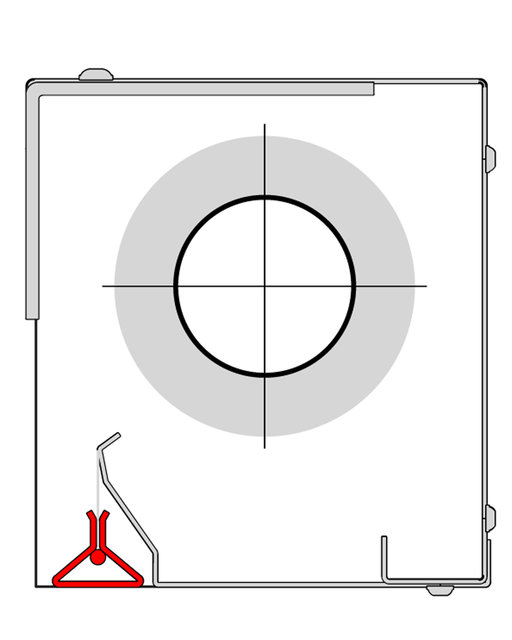

Standard

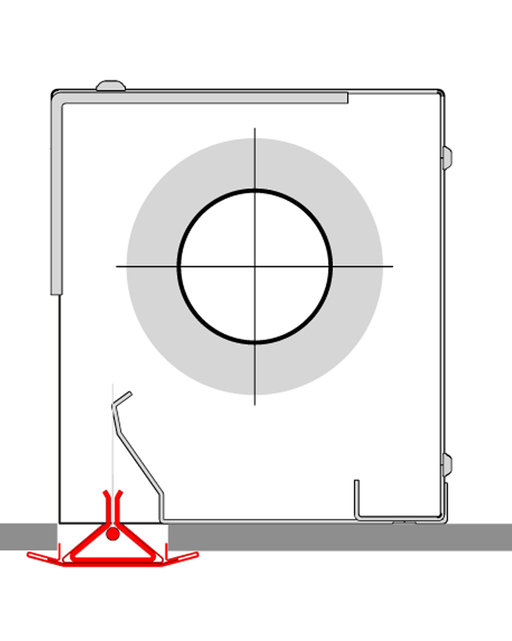

Listello elastico (Speciale)

Varianti di montaggio

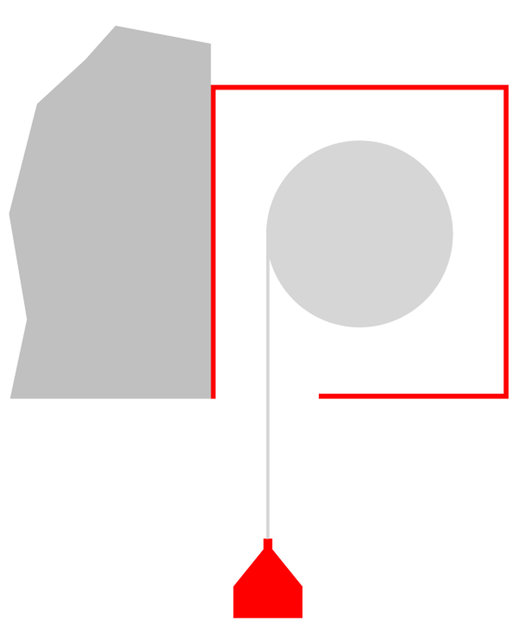

Montaggio a muro

Montaggio con supporto

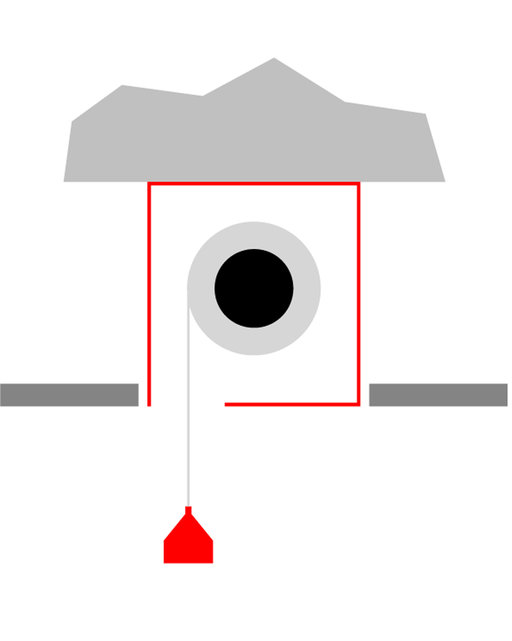

Montaggio a soffitto

Scelta di guide

80 K

a = 80 mm
b = 60 mm

80 KB

a = 80 mm
b = 60 mm

80 KN

a = 80 mm
b = 60 mm
aN = 85 mm
bN = 70 mm

Le misure esecutive degli ingombri della tenda e dei suoi componenti nonchè degli spazi di manovra per il montaggio sono stabiliti e confermati, sulla base del progetto esecutivo, dalla Stöbich GmbH e dalla Bausystem srl.
