Tenda tagliafuoco: Fibershield®-H + HC

La tenda tagliafuoco tessile orizzontale per aperture orizzontali a soffitto – sviluppata da Intertor, che in passato operava sotto il nome di Bausystem Fire.
Fibershield®-H
Tipo di costruzione | Tenda tagliafuoco tessile |
---|---|
Resistenza antincendio | E 120 |
Tessuto | Protex 1100-B1 • Protex 1100.1 A2 |
Direzione di chiusura | da destra a sinistra • da sinistra a destra |
Attestazione | UB III/B-08-016 • UB III/B-05-020 |
Cicli di chiusura | C Chiusura autonoma |
Fibershield®-HC
Tipo di costruzione | Tenda tagliafuoco tessile |
---|---|
Resistenza antincendio | E 120 • EW 90 • klassifiziert nach DIN EN 13501-2 |
Tessuto | Heliotex |
Direzione di chiusura | da destra a sinistra • da sinistra a destra |
Attestazione | 12-G-021 (1-Teilig) • 13-G-121458 (2-Teilig) |
Downloads
Tutti i dettagli rilevanti del prodotto a colpo d’occhio
Descrizione del sistema per Fibershield-H
- Grandi aperture del soffitto fino ad una larghezza di 20m e una lunghezza di srotolamento elevata
- Elevata variabilità nell'esecuzione della costruzione e nel design
- Chiusura sicura grazie al sistema di azionamento Duplex
- Funi di esecuzione fuori sede
- Flessibilità di montaggio (sotto il soffitto, ...)
- Ingombro ridotto
Descrizione del sistema per Fibershield-HC
- Sistemi di chiusura per grandi aperture nella soletta senza funi fino a 10 mt. x 10 mt.
- Cassonetto avvolgimento e listello terminale formano un alloggiamento chiuso (brevetto richiesto)
- Prove fatte con misure 5 x 5 mt. fino a E120 e EW 90
- Esecuzione in due parti in fase di progettazione con le misure di 10 x 20 mt. con listelli terminali a chiusura centrale

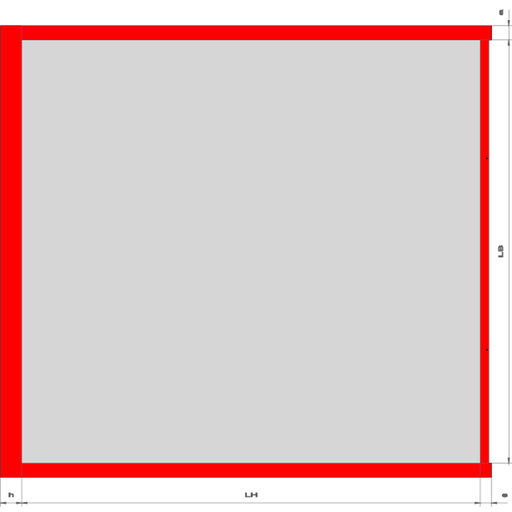

Disegno del sistema HC

LB (m) | LH (m) | a (mm) | e (mm) | t (mm) | h (mm) | f (mm) | Osservazione |
---|---|---|---|---|---|---|---|
< 6 | < 6 | 200 | 220 | 235 | 320 | 80 | |
< 10 | < 10 | 300 | 330 | 400 | 610 | 150 | realizzabile |
< 10 | < 20 | 300 | 610 | 400 | 610 | 150 | attualmente in fase di prova |
Alloggiamento / montaggio & Guida

Alloggiamento aperto

Alloggiamento chiuso

Guida FS-HC sotto la parete
